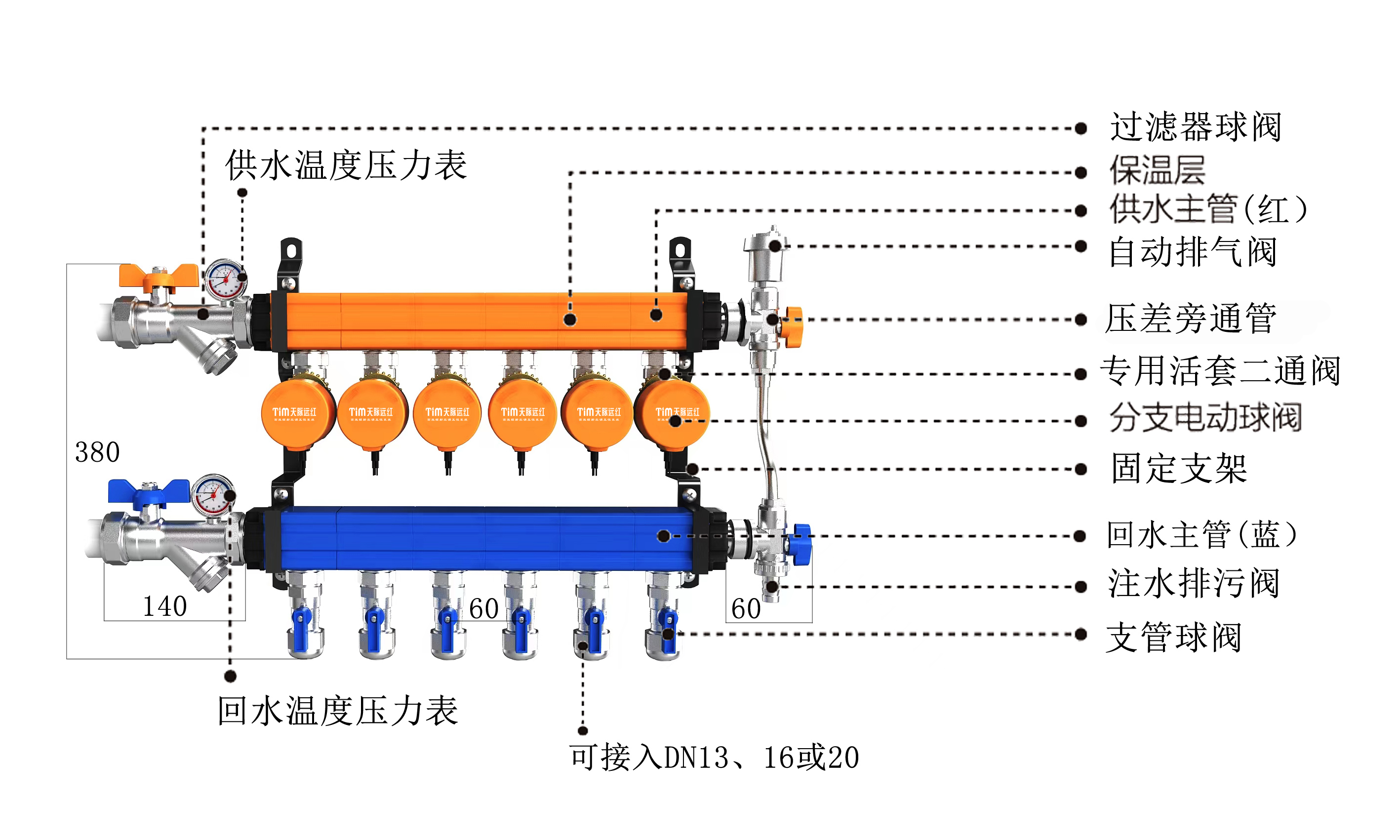

保温分水器

产品介绍

1、保温分水器型号选择：

13管远红外高效辐射板可按最大回路小于15平方确定分水器路数，用一分二接头15平方以下可按1路配置，空气源直供式地面辐射用Dn13管，确保顶地水阻力均衡。型号有TM13FBW-02~09共八款，用于各种高端地暖及高效辐射冷暖场合。



2、产品主要参数

2.1适用介质： 冷热水

2.2最大工作压力:                         10 kg

2.3自动排气阀最大排气压力:        2.5 kg

2.4水温调节范围:                         5-80℃

2.5主管接口： Dn32

2.6支管间距:                                60mm

2.7支管接口:                                Dn13、16或20

2.8电源:                                       220V

2.9控制精度:                               土1℃

3.0分水器响应时间:                    ≤12 秒




3、技术特点

3.1采用旋转式电动球阀全关闭模式，避免了热驱动关不死的隐患。

3.2采用大通径主管确保大流量，水流输配效率更高；

3.3进回水主管分颜色管理，红进蓝出方便施工和长期使用识别。

3.4采用全铜59-1一体成型和注塑保温，内防腐蚀外防结露，安全稳定寿命长。

3.5进水侧控温、回水侧配球阀，方便结露控制和维修调试。

3.6各种管径转换接头，满足不同管材要求。

3.7电动二通阀设计小巧，安装固定执行器更方便。

3.5采用三线一控接线方式，方便顶地多路连接一个温湿度控制器。

3.9标配压差旁通管三通尾件、水温压力表、过滤器及总球阀，让水力分配安全可靠和可视。
